বিস্তারিত তথ্য |
|||
লক্ষণীয় করা: | বায়ু পরিচালিত ডবল diaphragm পাম্প,aro diaphragm পাম্প |
---|
পণ্যের বর্ণনা

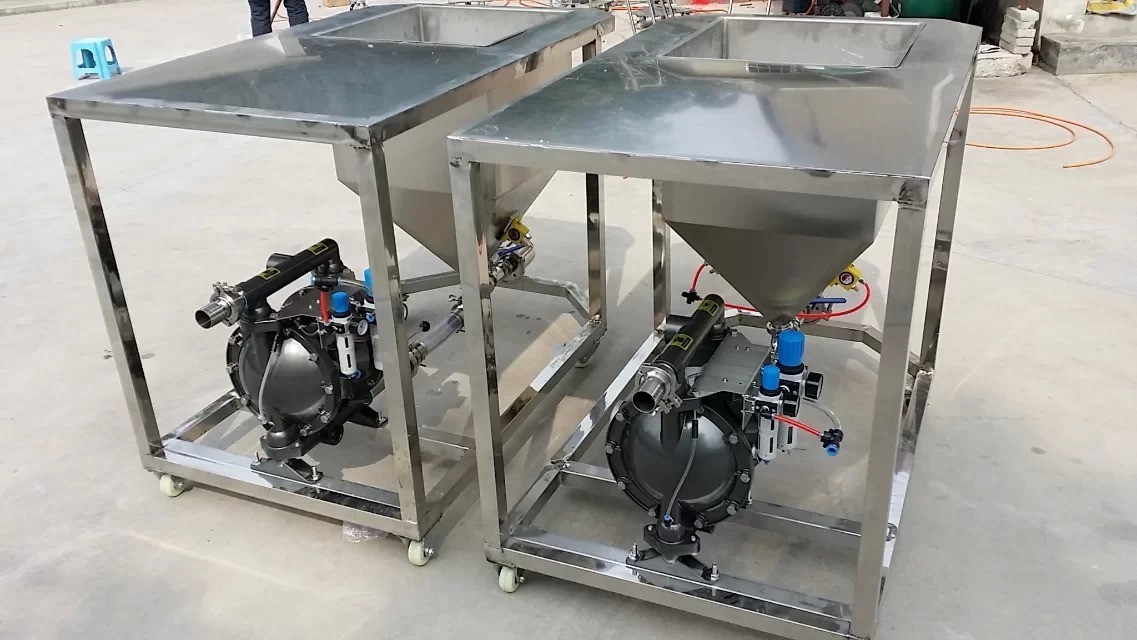

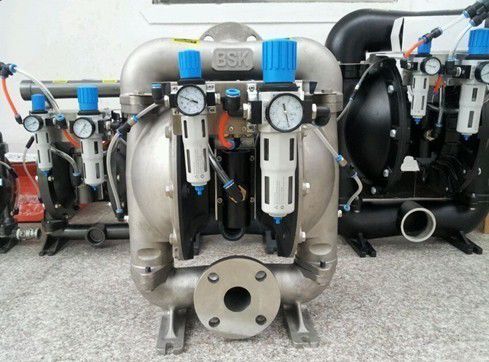

মুদ্রণ / খনির জন্য স্টেইনলেস স্টীল বায়ুসংক্রান্ত এয়ার চালিত ডায়াফ্র্যাগ পাম্প
এয়ার ডায়াফ্র্যাগম পাম্প (এছাড়াও একটি ঝিল্লী পাম্প, এয়ার পরিচালিত ডাবল ডাইফ্র্যাগম পাম্প (AOOD) বা বায়ুসংক্রান্ত ডায়াফ্র্যাগ পাম্প হিসাবে পরিচিত ) যা একটি রাবার, থার্মোপ্লাস্টিক বা টিফ্লোডিয়াফ্র্যাগম এর রেসিপিপ্রোকটিং ক্রিয়া এবং ডায়াফ্রামের উভয় পাশে উপযুক্ত ভালভগুলির সমন্বয় ব্যবহার করে (চেক ভালভ , প্রজাপতি ভালভ, ফ্ল্যাপ ভালভ, বা শাট-অফ ভালভের অন্য কোন ফর্ম) একটি তরল পাম্প।
পণ্যের বর্ণনা:
বাতাসে বৃহত জলরাশি | 1 / 4-18NPTF -1 |
তরল আউটলেট | 1-11-1 / 2NPTF -1, Rp1-11BSP |
ফ্লুইড ইনলেট | 1-11-1 / 2NPTF -1, Rp1-11BSP |
সর্বোচ্চ। ফ্লো | 135L / মিনিট |
সর্বোচ্চ। মাথা | 70M |
সর্বোচ্চ। স্ব-priming লিফ্ট (শুষ্ক) | 4M |
সর্বোচ্চ। বায়ু চাপ | 8.3bar |
সর্বোচ্চ। কণা ব্যাস | 3 মি.মি. |
সর্বোচ্চ। ইনস্টলেশন মাত্রা | 249,5 × 360,5 × 245mm |
ওজন | 9.5kg |
গোলমাল | <80db |
প্যাকেজিং এবং ডেলিভারি

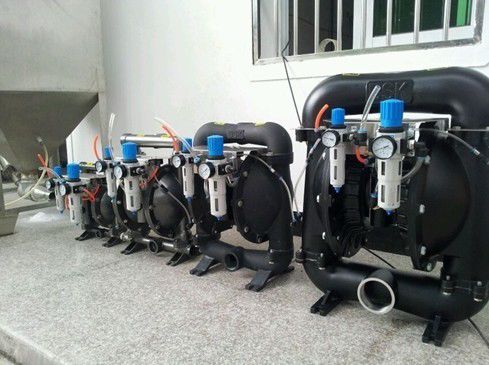

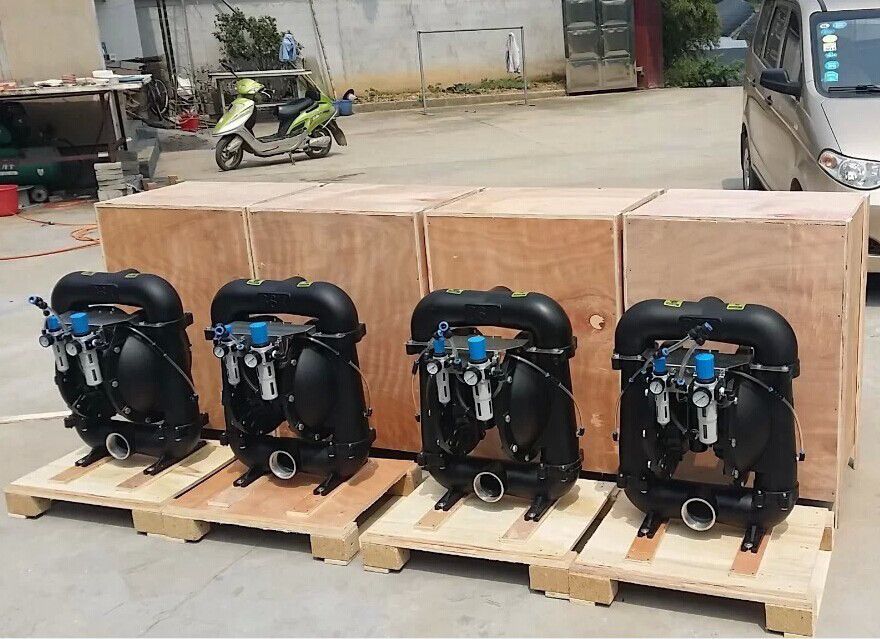

প্যাকেজিং বিস্তারিত: | প্লাইউড কেস / প্রতিচ্ছবি পাম্প প্রতি শক্ত কাগজ |
সরবরাহের বিস্তারিত: | পেমেন্ট পাওয়ার থেকে 5 দিন (আপনার অর্ডার পরিমাণ অনুযায়ী) |
বিশেষ উল্লেখ
এয়ার ডায়াফ্র্যাগম পাম্প
1. অ ফুটো
2. গুড স্ব priming কর্মক্ষমতা
3. মাঝারি সব ধরনের convey
4. উপাদান: কাস্ট ইস্পাত, আলু, এসএস, পিপি
A 2 5 XX - XXX - X ( মডেল নির্বাচন)
পাইপ মুখ ফরম: এ-বিএসপি বি-এনপিটি (F) সি-ফ্ল্যাঞ্জ
ডায়াফ্র্যাগ উপাদান: 9 - Santoprene এইচ - Hytrel টি - PTFE / Santoprene
বল উপাদান: 9-স্যানটোপিন এইচ - হাইট্রাই টি - পিটিএফআই এ - অ্যাসিটাল
বল সীট উপাদান: পি / কে-পলিপ্রোপলিনে / Kynoar এসএস স্টেইনলেস স্টীল
পাম্প উপাদান: এসএস স্টেইনলেস স্টীল AL-অ্যালুমিনিয়াম খাদ সিআই-কার্বন ইস্পাত পি / কে-পলিপ্রোপ্লিন / কিনোয়ার
প্রধান পারফরম্যান্স পরামিতি
না। প্যারামিটার নাম ইউনিট রেফারেন্স মান
1 সর্বোচ্চ। ওয়ার্ক এয়ার চাপ এমপিএ 0.83
2 সর্বোচ্চ। ফ্লো এল / মিনিট 135
3 সর্বোচ্চ। মাথা এম 70
4 সর্বোচ্চ। তরল আউটপুট চাপ এমপিএ 0.83
5 সর্বোচ্চ। ব্যাস মিমি মাধ্যমে কণা 3
6 ওজন কেজি 9 .5 / 1২.5 (পিপি / কেভি) / 9.5 (AL) / 14.5 (এসএস / সিআই)
7 নয়েজ স্তর ডিবি <85
সর্বোচ্চ ফলিত তাপমাত্রা সীমা (ডায়াফ্র্যাগ / বল / সীল উপাদান)
Acetal ··············································· 40 ° - 150 ডিগ্রি ফারেনহাইট (4.4-65.5 ডিগ্রি সেলসিয়াস)
Santoprene ················································· ······································· -40 ° - 225 ° F (-40 ° - 107.2 ° C) Teflon ············································ ·················································· · তাপমাত্রা 40 ° - 220 ডিগ্রি ফারেনহাইট (4.4 ডিগ্রী - 104 ডিগ্রি সেলসিয়াস) নিরিয়ালে ······························· ·················································· ·················· 10 ° - 180 ডিগ্রি ফারেনহাইট (-12 ডিগ্রী - 82 ডিগ্রি সেলসিয়াস) Viton ················ ·················································· ······························ -40 ° - 350 ° F (-40 ° -176.6 ° C) হিট্রেল · ··································· ·················································· ··········· -20 ° -150 ° F (-12 ° - 93 ডিগ্রি সেলসিয়াস) Kynar ······································ ·················································· ························ 10 ° -200 ° F (-28.9 ° - 65.5 ° C) Polypropylene ·················································· 32 ° - 175 ডিগ্রী ফারেনহাইট (0-79.4 ডিগ্রি সেন্টিগ্রেড)
1 " ফ্লো ডায়াগ্রাম
ইনস্টলেশন অপারেশন এবং রক্ষণাবেক্ষণ:
পড়ুন, বুঝুন এবং জরুরী অবস্থা এবং সম্পত্তি ক্ষতির হাত থেকে রক্ষা করার জন্য এই তথ্য অনুসরণ করুন
পাম মডেল প্লেট হিসাবে উল্লিখিত সর্বাধিক inlet বায়ু চাপ অতিক্রম করবেন না।
ম্যানুয়াল মধ্যে নির্দিষ্ট সীমা চাপ পাম্প অপারেশন ব্যবহার করা যাবে না, অন্যথায় ব্যক্তিগত আঘাত, পাম্প ক্ষতি বা সম্পত্তি ক্ষতি অত্যধিক বায়ু চাপ থেকে উদ্ভূত হবে।
স্ট্যাটিক স্পার্ক। গুরুতর আঘাত বা মৃত্যু ফলে বিস্ফোরণ হতে পারে। গ্রাউন্ড পাম্প এবং পাম্পিং সিস্টেম।
পাম্প থেকে নিষ্কাশন অমেধ্য থাকতে পারে, যা গুরুতর আঘাত হতে পারে। নিষ্কাশন এবং অপারেটর কাছাকাছি পাইপ মাধ্যমে নিষ্কাশন নিষ্কাশন করা যেতে পারে।
ডায়াফ্রাম ভাঙ্গা এমনকি যদি, এটি নিষ্কাশন নিষ্কাশনকারী থেকে জোরপূর্বক উপাদান স্রাব করতে পারেন।
বিরক্তিকর চাপ। গুরুতর আঘাত বা সম্পত্তি ক্ষতি হতে পারে। সিস্টেম চাপানো হয় যখন সেবা বা পরিষ্কার পাম্প, পায়ের পাতার মোজাবিশেষ বা ঝালাই বিতরণ করবেন না। বায়ু সরবরাহ লাইন সংযোগ বিচ্ছিন্ন করুন এবং dispensing ভালভ বা ডিভাইস এবং / অথবা সাবধানে এবং ধীরে ধীরে loosening এবং পাম্প থেকে আউটলেট পায়ের পাতার মোজাবিশেষ বা পাইপ অপসারণ করে sys -Tem থেকে চাপ উপশম।
বিপজ্জনক পদার্থ. জুরি বা সম্পত্তি ক্ষতি গুরুতর হতে পারে। বিপজ্জনক উপাদান ধারণকারী কারখানা বা পরিষেবা কেন্দ্র একটি পাম্প ফিরে করার চেষ্টা করবেন না। নিরাপদ হ্যান্ডলিং অনুশীলন স্থানীয় এবং জাতীয় আইন এবং নিরাপত্তা কোড প্রয়োজনীয়তা মেনে চলতে হবে।
বিস্ফোরণ বিপত্তি: তরল যোগাযোগের কিছু অংশের সাথে কিছু মডেল, অ্যালুমিনিয়াম তৈরি করা হয়, তাই তারা ট্রিক্লোরোয়েথেন, মিথাইলিন ক্লোরাইড বা অন্যান্য হ্যালোজেনেটেড হাইড্রোকার্বন সলভেন্টগুলির সাথে ব্যবহার করা যায় না, অন্যথায় তারা প্রতিক্রিয়া এবং একটি বিস্ফোরণ সৃষ্টি করতে পারে।
পাম্প ভেজা অংশগুলির রাসায়নিক যৌগিকতা এবং পাম্প করা, ফ্লাশ করা বা পুনর্নির্মাণ করা পদার্থ যাচাই করুন। রাসায়নিক যৌগিকতা তাপমাত্রা-সংশ্লেষ এবং রাসায়নিক পদার্থের ঘনত্বের সাথে পরিবর্তিত হতে পারে যা পাম্প, ফ্লাশ বা সঞ্চালিত হচ্ছে। নির্দিষ্ট তরল সামঞ্জস্যের জন্য, রাসায়নিক প্রস্তুতকারকের পরামর্শ।
সর্বোচ্চ তাপমাত্রা শুধুমাত্র Mechani -cal চাপ উপর ভিত্তি করে। কিছু রাসায়নিক উল্লেখযোগ্যভাবে সর্বাধিক নিরাপদ অপারেটিং তাপমাত্রা কমাতে হবে। রাসায়নিক সামঞ্জস্য এবং তাপমাত্রা lim -its জন্য রাসায়নিক প্রস্তুতকারকের পরামর্শ।
এই সরঞ্জামগুলির সমস্ত অপারেটর বিশেষভাবে প্রশিক্ষিত হয়েছে তা নিশ্চিত করুন, নিরাপদ অপারেটিং অনুশীলনগুলি উপলব্ধি করে এবং সরঞ্জামগুলির সীমাবদ্ধতাগুলি বোঝেন। তারা প্রয়োজন হলে পিপিই কিভাবে পরিধান করতে হয় তা জানেন।
পাইপ সিস্টেমের কাঠামোগত সহায়তার জন্য পাম্প ব্যবহার করবেন না। পাম্প অংশ উপর চাপ প্রতিরোধ করার জন্য সিস্টেম উপাদান সঠিকভাবে সমর্থিত নিশ্চিত হন
এটি পাম্প অপ্রয়োজনীয় ক্ষতি প্রতিরোধ করতে হবে। এটি দীর্ঘ সময়ের জন্য নিষ্ক্রিয় থাকা আছে, তাহলে প্রতিটি ব্যবহারের পরে এটি পুঙ্খানুপুঙ্খভাবে পরিষ্কার করুন।
সাধারণ বিবরণ
বিএসকে ডায়াফ্র্যাগ পাম্প উচ্চ বায়ু চাপ এবং উপাদানের সামঞ্জস্যের বিকল্পগুলির রাস্তা পরিসীমাতেও উচ্চ ভলিউম সরবরাহ সরবরাহ করে। মডেল এবং বিকল্প চার্টটি পড়ুন। বিএসকে পাম্প মডুলারাইজড বায়ু মোটর এবং তরল বিভাগে সরবরাহ করা হয়।
বায়ু পরিচালিত ডায়াফ্র্যাগ পাম্প বিকল্পভাবে বায়ু চেম্বারে চাপের পার্থক্য ব্যবহার করে তরল চেম্বারে ইনটেক তরল চাপ এবং ইতিবাচক তরল চাপ তৈরি করে। বল ভালভ তরল এর প্রবাহ প্রবাহ নিশ্চিত করতে পারেন।
পাম্প সাইক্লিং শুরু হবে কারণ বায়ু চাপ প্রয়োগ করা হয় এবং এটি পাম্প চালিয়ে যাবে এবং চাহিদাটি ধরে রাখতে থাকবে। এটি লাইনের পূর্বনির্ধারণ তৈরি এবং বজায় রাখবে এবং একবার সর্বাধিক লাইন চাপে পৌঁছানোর পরে সাইক্লিং বন্ধ করবে (ডিভাইসটি বন্ধ করে দেওয়া) এবং প্রয়োজনীয় হিসাবে পাম্পিং পুনরায় শুরু করবে।
এয়ার এবং লুব্রিকেশন জন্য প্রয়োজনীয়তা
অতিরিক্ত বায়ু চাপ। পাম্প ক্ষতি, ব্যক্তিগত আঘাত বা সম্পত্তি ক্ষতি হতে পারে।
অপারেটিং নির্দেশাবলী
রক্ষণাবেক্ষণ
ফ্লুইড বিভাগ ডিসেম্বলি
দ্রষ্টব্য: শুধুমাত্র ডায়াফ্র্যাগ মডেলগুলি প্রাথমিক ডায়াফ্র্যাগ (6A) এবং ব্যাকআপ ডায়াফ্র্যাগ (6) ব্যবহার করে। ফ্লুইড সেকশন চিত্রণে aux iliary ভিউটি পড়ুন।
ফ্লুইড বিভাগের পুনরুদ্ধার
ইনস্টলেশন মাত্রা :
Fluid বিভাগে অংশ disassembly
একটি) প্রথম, পাইপলাইন সিস্টেম থেকে পাম্প অপসারণ এবং ভিতরে পাম্প থেকে উপকরণ নিষ্কাশন। খ) একটি পরিষ্কার কাজের পরিবেশে পাম্প রাখুন। গ) প্রথমে পাম্প থেকে আউটলেট পাইপ (1) নষ্ট করুন, এবং তরল ক্যাপের উপরের প্রান্ত থেকে বলটি (2), ও কাপ (3) এবং (47) এবং বল সীট (4) নিন। ক্রমানুসারে. তারপরে, পাম্পটি ঊর্ধ্বমুখী করে ফেলুন এবং তরল ক্যাপ (5) থেকে O কাপ (3) এবং (47), বল আসন (4) এবং বল (2) আউট করতে যাতে ইনলেট পাইপটি (11) মুছে ফেলতে পারেন। ঘ) ক্যাপটি বিচ্ছিন্ন করতে দুই তরল ক্যাপের কাছাকাছি বোল্টটি ছেড়ে দিন (5)। e) ডায়াফ্র্যাগ স্ক্রুটি ছেড়ে দিন (10) এবং উভয় প্রান্ত থেকে ডায়াফ্র্যাগ ওয়াশার (7), (8) এবং ডায়াফ্র্যাগ (6) অপসারণ করুন। ডায়াফ্র্যাগ রড (23) এবং ঠোঁটের আকৃতির সীল রিং (25) প্রতিস্থাপন করা যেতে পারে। বায়ু ভালভের জন্য যন্ত্রাংশগুলি মুছে ফেলার জন্য f) প্রথমে বোল্টটি (39) আলাদা করুন, এবং তারপর বায়ু ভালভ আবরণ (38), বায়ু ব্যাফেল (42) এবং সিলিং গকেট (40), এবং (41)। জি) বায়ু ভালভ আবরণ (38) থেকে ভালভ স্লাইস (36) এবং ভালভ প্লেট (37) নিন। ঘ) সার্ক্লিপকে বিচ্ছিন্ন করুন (২9) এবং বায়ু ভালভ আবরণ (38) এর উভয় প্রান্ত থেকে সীমা শেষ ক্যাপটি (31) নিন, এবং আপনি প্রয়োজনীয় হিসাবে কাপ (30) প্রতিস্থাপন করতে পারেন। আমি) হাত দিয়ে বায়ু ভালভ আবরণ (38) থেকে spool (35) ঠেলাঠেলি পরে আপনি ঠোঁটের টাইপ প্যাকিং (33) চেক করতে পারেন। পাইলট ভালভের জন্য যন্ত্রাংশগুলি মুছে ফেলার জন্য j) 4 বোতল (16) প্রথমে সিলিন্ডার মাথার সংশোধন করা, এবং তারপর উভয় প্রান্তে সিলিন্ডার মাথাটি (14) এবং (18) সরানো এবং ও কাপটি সরান (17)। ক) মোটর আবরণ (15) এর খাঁজ থেকে সিলিং গকেট (19) সরান। l) পাইলট রড (22) এবং মোটর আবরণ (15) থেকে রড (45) ট্রিগার করুন এবং আপনি পাইলট রডে ট্রিগার রড বা হে কাপ (44) তে ঠোঁটের-টাইপ প্যাকিং (20) প্রতিস্থাপন করতে পারেন। ডায়াফ্র্যাগম পাম্প পুনঃভাগ করা পাম্পের পুনঃভাগের ধাপগুলি ছদ্মবেশে থাকাগুলির সাথে সামঞ্জস্যপূর্ণ নয়, তাই আপনাকে দয়া করে পুনঃভাগের প্রক্রিয়ার মধ্যে নিম্নলিখিত দিকে মনোযোগ দেওয়ার জন্য বলা হয়: 1) সমস্ত সীল উপাদানগুলি এবং তাদের যোগাযোগ অংশগুলি অবশ্যই greased । 2) সমস্ত সিলিং উপাদান ব্যবহারের পূর্বে সাবধানে চেক করুন কিনা তারা ক্ষতিগ্রস্ত হয়, যেমন পৃষ্ঠ ক্ষতি। ক্ষতিগ্রস্ত হলে, নতুন প্রতিস্থাপন করুন। 3) লিপ-টাইপ প্যাকিংয়ের ঠোঁটের দিকনির্দেশনা (20) (, 25) এবং (33) চার্টে প্রদর্শিত নির্দেশের সাথে সামঞ্জস্যপূর্ণ হওয়া উচিত। 4) তরল ক্যাপের বোল্টগুলি একটি ভাল সিলিং ফলাফল অর্জনের জন্য বিপরীত কোণগুলি দ্বারা দ্রুততর করা উচিত। সমস্যা সমাধান 1. কিছু তরল বায়ু প্রবাহ বরাবর নিষ্কাশন খোলার থেকে নিষ্কাশন করা হয়। কোনো ক্ষতি জন্য ডায়াফ্রাম চেক করুন। নমনীয়তা জন্য ডায়াফ্রাম স্ক্রু পরীক্ষা 2. আউটলেট তরল এয়ার বুদবুদ আছে ভাল সীল জন্য স্তন্যপান সংযোগ পাইপ সংযোগ। ভাল সীল জন্য স্তন্যপান স্তন্যপান এবং ভোজনের বহুবচন মধ্যে সংযোগ পরীক্ষা করুন। ভোজনের মাল্টিফোল এবং তরল ক্যাপের মধ্যে হে রিংটি পরীক্ষা করুন লোনেসেসের জন্য ডায়াফ্রাম স্ক্রু পরীক্ষা করুন 3. নিম্ন পাম্প আউটপুটটি বায়ু সরবরাহটি স্থিতিশীল কিনা তা পরীক্ষা করুন। কোন বাধা জন্য ইনলেট / আউটলেট চেক করুন। বায়ু নিবিড়তা জন্য ভোজনের মাল্টিফোল্ড সংযোগকারী সংযোগকারী চেক করুন যে বল সিট আটকে না বা বল অনুপযুক্তভাবে বসা না চেক করুন। 4. কোন অভিযোজন আন্দোলন না হলে এয়ার এক্সস্ট খোলার থেকে নিষ্ক্রিয় করা হয়। স্লাইড ভালভ (35) উপর সীল রিং (33) চেক করুন। ট্রিগার রড (45) উপর সীল রিং (20) চেক করুন। ডায়াফ্রাম লিঙ্ক রড উপর সীল রিং (25) চেক করুন
